marcosbr · 10, Novembro, 2015, 13:19

Uma pequena montagem, simples e barata. Olhamos e dizemos assim: Para que montar isto. Interessa???
A ideia destas postagens simples, é mostrar que a facilidade ou complexidade é feita por você. Depende de seu esforço/capricho/conhecimento!
Este aqui, pode ser usado profissionalmente dependendo de alguns ajuste/modificações!

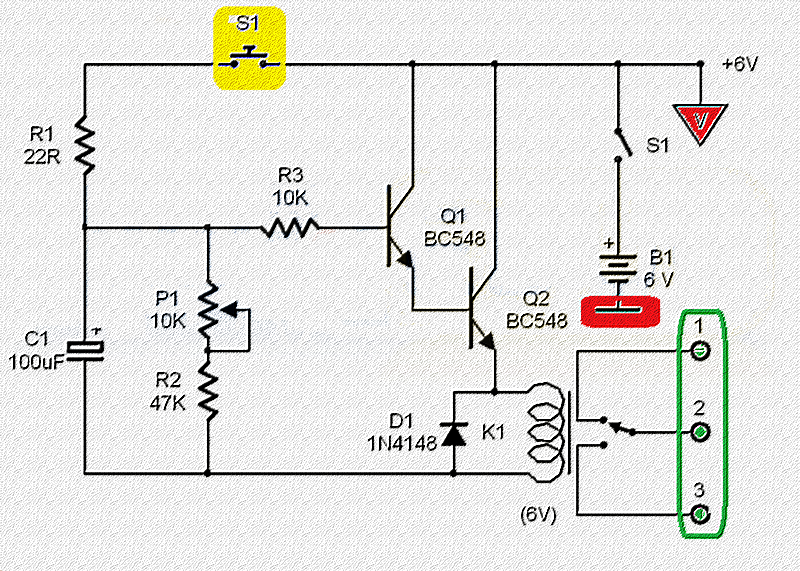

A alimentação fica entre 6/12V. E logicamente o rele deve estar na faixa de tensão escolhida!
O tempo de acionamento depende de C1, e P1 faz o ajuste final! (teste capacitores com valores diferentes) Algo em torno de 1 a 2 minutos
Nesta configuração mostrada no esquema, pode testar com uma carga de 6V. (lampada ou coisa qualquer) Ideal para quem tem medo de choque ou pouca pratica/conhecimento.

Simples demais????

1-Imagine colocar em S1 outra forma de acionamento... Pode ser acionado por luz/aproximação/barulho, etc...
2-Imagine que este rele pode acionar uma saída AC... (lampada/motor/portão, etc...)

A eletrônica é baseada em conhecimento, e qualquer circuito pode ser testado e usado de acordo com suas necessidades!
Um dia deixaremos de pensar somente em fama e dinheiro. Podendo assim nos unir e sermos útil para reinventar um mundo melhor!
Busque na NET, projetos que facilitariam a vida dos deficientes físicos por ex... Temos vários abandonados (talvez até por falta de patrocínio)

A eletrônica é assim. Um circuito "somado" a outro, gera produtividade!
Quem estiver disposto a ajudar, as portas estão abertas. Estamos apenas iniciando!
