Uma pequena ajuda para quem não tem osciloscópio! (LVDS)

Iniciado por marcosbr, 21Julho2017, 23:15

« anterior - seguinte »

0 Membros e 1 Visitante estão a ver este tópico.

marcosbr


Nem todo mundo tem osciloscópio, muitos tem e não usam, outros tem medo de usar...
Mas para trabalhar com as "novas TVs" ele se torna um instrumento indispensável.  Principalmente para este caso abaixo:
Low voltage Differential Signaing ou Sinalização Diferencial de Baixa Tensão.
São os famosos LVDS...

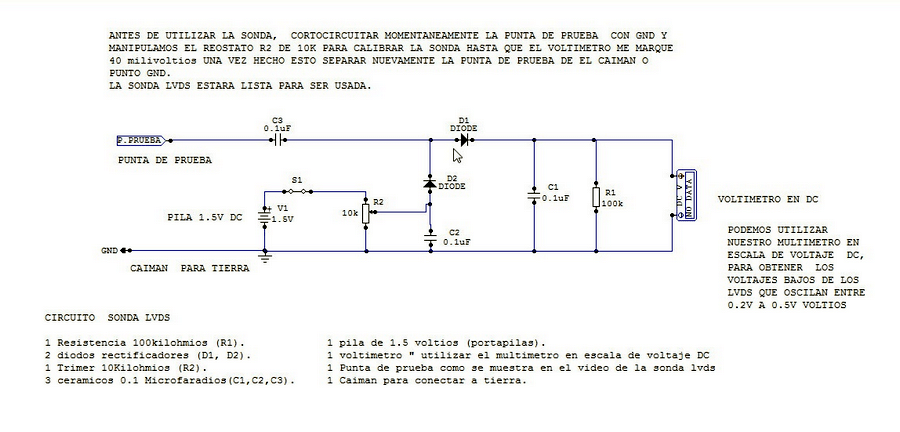

Para medir de forma "alternativa" e + ou - confiável... Vamos usar este circuito abaixo e adapta-lo ao nosso voltímetro del Paraguai!



O capacitor C3 transmite o sinal e bloqueia a tensão DC.
O sinal retificado por D1 e filtrado por C1. é transformado em uma tensão contínua, bem próximo a tensão de pico do circuito.
O uso da pilha no circuito é para que a queda de tensão que o diodo provoca (0,6V) seja vencida e a tensão no voltímetro seja o mais próximo possível do valor real de pico.
Este potenciômetro ou trimpot de 10K serve para calibrar o circuito.
Para calibrar este instrumento/gambiarra, a tensão no voltímetro deve ser de 40 mV. Quando curto-circuitar as pontas de prova.

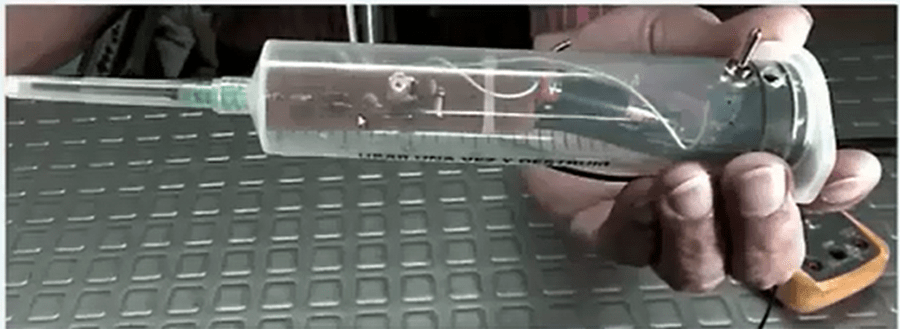

Eu montei da maneira deste vídeo. Usei uma seringa menor, mas a ponta deve ser bem fina mesmo. (as trilhas são bem próximas)




Para uma ferramenta alternativa, e muito barata... Ela cumpre direitinho a sua proposta.
Assistam ao vídeo para mais ajuda e boa sorte!

https://youtu.be/o8dL-dfCt_w
