Verificando a T-CON com o manual!
« em: 05,Dezembro, 2017, 14:13:50 pm »

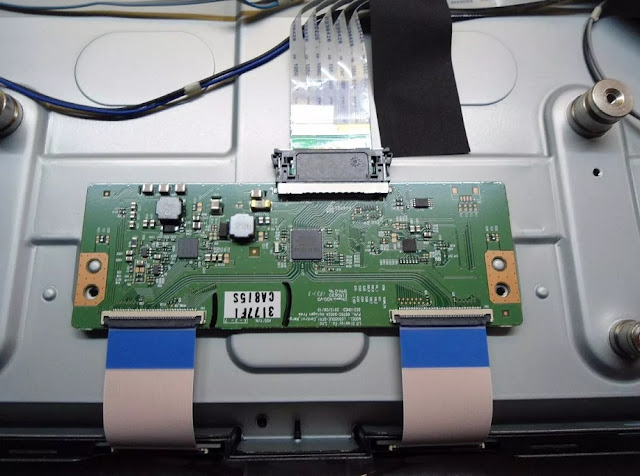

É possível confundir um defeito da T-CON  com uma "tela defeituosa"
O correto é verificar cuidadosamente antes de dar o veredito.
No manual de serviço, geralmente vem com informações sobre pontos de medição, oscilogramas, etc...
É importante os valores estarem próximos a esta tabela. Em caso de falta ou diferença gritante...
Vale a pena verificar ou substituir!

Abaixo tem um exemplo de TVs LG. (*leia)



VIN – 11V positivos
VDD – 15V positivos
VGL – 4,7V negativos
VGH – 27V positivos
VGL – 4,7V negativos
VCORE – 1,8V positivos
VCC1.8 – 1,8V positivos
GIP RST – 4,6V negativos

* Outras marcas basta seguir os valores e pontos do manual de serviço!

De quebra este glossário para auxiliar suas pesquisas.
Bom trabalho!


AC      Alternating current
ACDRV      AC adapter to system-switch driver output
ACEDET      Adaptor Current Detector
ACGOOD      Valid adapter active-low detect logic open-drain output
ACIN      Adaptor Current sensor Input
ACN      Adapter current sense resistor
ACOP      Input Over-Power Protection
ACOV      Input Overvoltage Protection
ACP      Adapter current sense resistor, positive input.
ADP+      Adapter Positif Suplay
ADP_ID      Adapter Identity
AGND      Analog Ground
ALWP      ALWAYS ON POWER
B+      AC OR BAT POWER RAIL FOR POWER CIRCUIT
BATT      Battery
BAT+      BAT POWER RAIL FOR POWER CIRCUIT
BAT_DRV      Bat Fet Gate Driver
BAT_V      Battery Voltage
BOM      BILL OF MATERIAL MANAGEMENT
BT      BUTTON
BT_EN      Bloototh Enable
BUZER      Connected
BYP      Baypass
CHGEN      Charge enable active-low logic input
CIN      Input Capacitor
CLK_EN      CLKOCK ENABLE
CN      CONECTOR
CRT      Cathode ray tube
CSIN       Current Sensor input Negatif
CSIP       Current Sensor input Positif
DC      Direct current
DM      DIM/DIM SOCKET/SOKET MEMORY/SOKET DDR
DOCK      DOCKING SOCKET
EC      Embedded Controler
EC_ON      Embeded Controler Enable
EMI      Elektromagnetik Interference(GANGGUAN ELEKTROMAGNETIK)
EN      ENABLE
ENTRIP      Enable Terminal
F      FUSE
FSEL      Frequency Select Input
GATE      Trigger gate
GND      Ground
GP      GROUND PIN
GPI      General Power Input
GPIO      General Power Input Output
HDMI      High-Definition Multimedia Interface
ID      Continuous Drain Current
IDM      Pulsed Drain Current
IIN      Operating Supply Current
IIN(SHDN)    Shutdown Supply Current
IIN(STBY)    Standby Supply Current
IS      Continuous Source Current (Diode Conduction)
IVIN      Battery Supply Current at VIN pin
JP      JUMPER POINT
KBC      Keyboard Controler
LCDV      LCD POWER
LDO      Linear Driver Output
LGATE      Lower-side MOSFET gate signal
LPC      Low Pin Count
LVDS      Low-voltage differential signaling(SYSTEM PENSIGNALAN)
MBAT      MAIN BATTERY
NB      North Bridge
ODD      OUTPUT DISC DRIVE
PCI      Peripheral Component Interconnect
PGOOD      Power good open-drain output
PIR      PRODUCT IMPROVED RECORD
PSI#      Current indicator input
PVCC      IC power positive supply
RSMRST      Resume Reset
RTC      REAL TIME CLOCK
SB      South Bridge
SHDN      Shutdown
SYS_SDN      System Shutdown
SPI      Serial Peripheral Interface
TD      Death Time
THRM      THERMAL SENSOR
TMDS      Transition Minimized Differential Signaling(TRANSMISI DATA TEKNOLOGY)
TP      TEST POINT
TPAD      THERMAL PAD
UVLO      Input Undervoltage Lock Out
V      RAIL(POWER)
V+      Positive Voltage
VADJ      Output regulation voltage
VALW      ALWAYS ON POWER
VALWP      VALW PAD
VBAT      BATTERY POWER
VCCP      Power chip(ich,graphic chips)
VCORE      POWER PROCESOR
VDD      Control power supply
VDDR      POWER DDR (VDRAM/VRAM/VMEM)
VDS      VOLTAGE DRAIN SOURCE
VFB      Feedback inputs Power
VGS      VOLTAGE GATE SOURCES
VIN      Input Voltage Range
VIN      ADAPTER POWER SUPLY (vol_in)
VL      Power Lock
VL      Voltage across the load/Tegangan beban resistor
VL      Voltage Linear
VLDOIN      Power supply of the VTT and VTTREF output stage (to Power MOS)
VOT      Volt_Out
VRAM      Power Memory
VREF      Power Reference/Schema Reference/Tensão de referência
VS      SUITCH POWER
VS+      SUPPORT VOLTAGE POSITIF
VSB      POWER SWITCH BUTTON
VSS      Signal ground
VSW      Power Switch
VTT      Memory Termination Voltage
VTERM      Memory Termination Voltage
VUSB      POWER USB
VGA      POWER VGA (VGPX/VGPU/VCVOD)
VGFX      POWER GRAPHIC CHIP
VREF      VOLTAGE REFERENCES
Deus nos concede, a cada dia, uma página de vida nova no livro do tempo. Aquilo que colocarmos nela, corre por nossa conta. (Chico Xavier)

Offline Marcos

  • Moderador
  • *
  • Mensagens: 31
  • Só sei que muito pouco sei!
    • Ver Perfil
Re: Verificando a T-CON com o manual!
« Responder #1 em: 05,Dezembro, 2017, 21:54:03 pm »
Muito bom, boa literatura técnica!


Obrigado.
