Montagen/Simulação com LEDs!
« em: Outubro 27, 2015, 11:57:16 am »
 Para quem gosta de montagens e quer poupar tempo. Ou mesmo para quem não esta acostumado com cálculos...
 Neste simulador, você coloca a tenção usada (fonte); quantidade de LEDs; Tensão/Corrente dos mesmos, e ele fornece a montagem e esquema automaticamente! (Assim como os Resistores a serem usados)

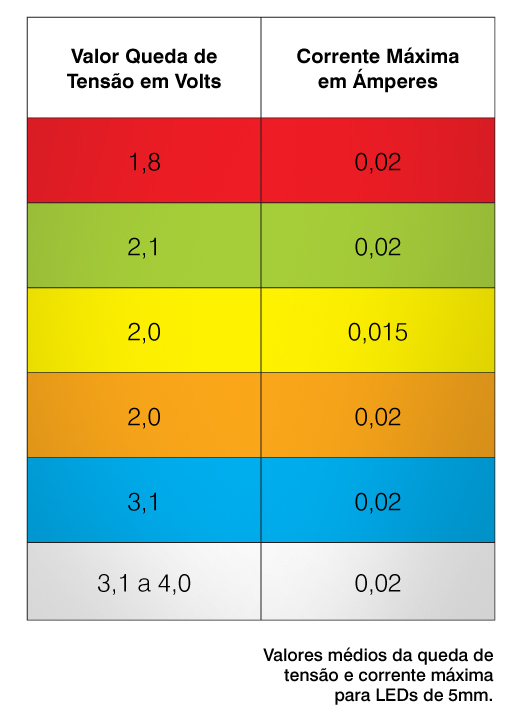

 Para facilitar eu vou colocar uma tabela tensão/corrente de alguns LEDs 5mm. Apenas um ex.


 Estou simulando 12 LEDs (vermelhos) numa fonte de 12V. Veja o resultado.
 Ele me deu valores dos resistores a serem usados/esquema da montagem!
 Este link segue para "meu projeto" http://ledcalculator.net/default.aspx?values=12,1.8,0.02,12,0&lang=pt-BR

 Logo abaixo aparece estas dicas e ainda tem a opção de "imprimir" seu projeto!

Você precisará de resistores de 2 x 62 kiloohm 1/8 watt.
O resistor de 62 kiloohm é codificado com as cores: Azul, Vermelho, Laranja, Ouro.
Cada resistor de 62 kiloohm de resistencia consome ,0248 miliwatt.
Potência total consumida pelos resistores é ,0496 miliwatt.
Potência total consumida pelos LEDs é ,432 miliwatt.
Potência total consumida pelo circuito é ,4816 miliwatt.
Corrente total consumida pelo circuito é miliampere.
O valor dos resistores são calculados baseados nos resistores comuns de +-5% de tolerancia
Verifique se os terminais dos LEDs estão na direção correta como mostrado abaixo.
Sempre deixar espaço para os resistores respirarem. Eles podem esquentar
.


Tudo isto você faz aqui, em 16 idiomas. (incluindo o BR) http://ledcalculator.net/default.aspx?lang=pt-BR

Se gostou não esqueça de nos visitar sempre. Estamos melhorando para te ajudar!
