system sony mhc-gpx5
« em: Julho 06, 2017, 15:09:47 pm »
olá amigos preciso de uma ajuda... tenho um system sony que está desligando e aparece no visor protect e 03. notei que ele se desliga quando o cooler para de rodar ao abrir o aparelho e testar o plug do som com o multímetro com o som ligado notei a a corrente elétrica que vai para o cooler está variando de 8V a 2.5 chegando a parar o cooler e assim desligando o aparelho gostaria de ter uma dica de qual o componente que está dando esse problema e se tem como testa lo

Online marcosbr

  • Vivendo e Aprendendo!
  • Administrador
  • *
  • Mensagens: 1009
  • Country: br
  • Karma: +4/-0
  • Sexo: Masculino
    • Ver Perfil
Re: system sony mhc-gpx5
« Responder #1 em: Julho 06, 2017, 19:53:17 pm »
 Bem vindo Emerson!
 Seu defeito mais provável é  amplificador!

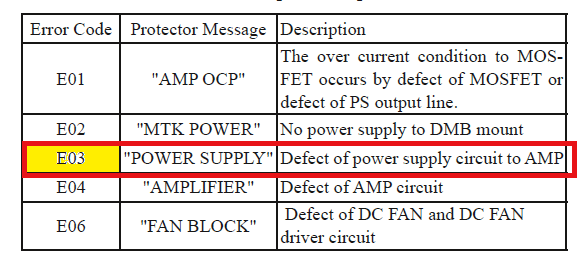

 Pela tabela diz fonte do amplificador.





 Mas acontece isto, porque um curto na saída "mata" esta parte da fonte.
 Não se ligue muito no cooler pois o aparelho desliga por entrar em proteção!
 Segue link do manual completo:
https://mega.nz/#!sJ9GyZ7a!Dcd_Ip1bkyLwmdyo07jxbVvfKZYFkn_KbBBzUmPGIwM
Deus nos concede, a cada dia, uma página de vida nova no livro do tempo. Aquilo que colocarmos nela, corre por nossa conta. (Chico Xavier)

Offline emerson

  • Novo Amigo
  • *
  • Mensagens: 4
  • Karma: +0/-0
  • Sexo: Masculino
  • Complete seu perfil!
    • Ver Perfil
Re: system sony mhc-gpx5
« Responder #2 em: Julho 06, 2017, 21:00:43 pm »
boa noite! mascos br tem como detectar o problema com um multimetro digital? se sim pode dar uma dica por onde eu começo ? o som ainda liga mas a tenção que vai pro cooler fica variando muito eu acho que é um ci regulador de tenção o 7812 AF tem como eu testar ele com a placa desligada usando um multímetro digital ou tenho que ligar pra testar se sim vc poder me dizer como?

Online marcosbr

  • Vivendo e Aprendendo!
  • Administrador
  • *
  • Mensagens: 1009
  • Country: br
  • Karma: +4/-0
  • Sexo: Masculino
    • Ver Perfil
Re: system sony mhc-gpx5
« Responder #3 em: Julho 06, 2017, 21:50:13 pm »
 Vamos ver as possibilidades...
 Chega a ligar com som normal? Som limpo e perfeito?
 Este regulador é fixo. Entra uma tensão mais alta, e sai 12V.
 Possibilidades:
 Se a tensão de entrada estiver fixa, pode troca-lo! (Se o cooler estiver perfeito)
 Se a tensão começa a variar na "entrada"  Tem que verificar em que momento varia... Se antes ou depois da mensagem de proteção.
 Se for depois... Não é erro do regulador. E sim porque a proteção foi acionada!

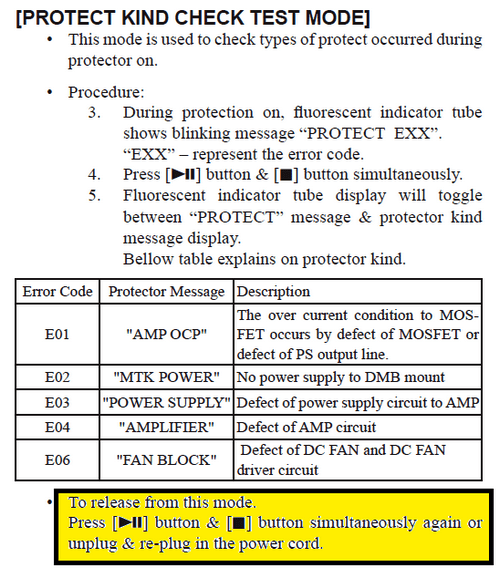

 Veja a pagina 20 do manual. Esta é a tradução para ligar/desligar (momentaneamente) o display de proteção.



Para libertar deste modo.
Pressione o botão [play] e [stop] simultaneamente novamente ou
Desconecte e recoloque o cabo de alimentação.



 Verifique se somente esta tensão varia, ou é toda a fonte. Em proteção vai variar tudo!
Deus nos concede, a cada dia, uma página de vida nova no livro do tempo. Aquilo que colocarmos nela, corre por nossa conta. (Chico Xavier)

Online marcosbr

  • Vivendo e Aprendendo!
  • Administrador
  • *
  • Mensagens: 1009
  • Country: br
  • Karma: +4/-0
  • Sexo: Masculino
    • Ver Perfil
Re: system sony mhc-gpx5
« Responder #4 em: Julho 06, 2017, 22:20:42 pm »
 Confira se o esquema esta certo. Por este manual é um circuito mais complexo. Existem comando vindos da saída para a ventilação!

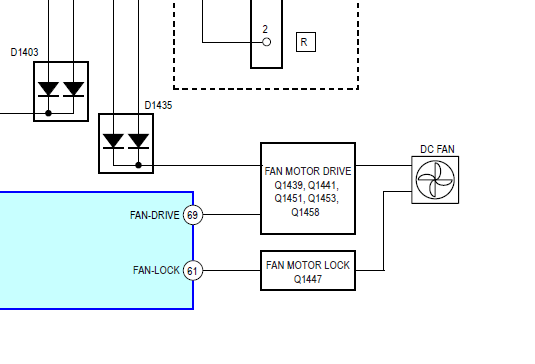

 Esta imagem é do diagrama em blocos... E no esquema não vei nenhum regulador de 12V.
