Mais uma ferramenta para ajudar no dia a dia...
Testar uma fonte sem carga, muitas vezes se torna um problema! Na hora que ela "alimenta" o circuito e é exigida, pode ser que não dê um bom resultado; Causando duvidas, e atrasando o trabalho. E hoje em dia tempo é dinheiro!

Um modo de testar a fonte é colocar uma carga para poder verificar o seu comportamento diante de um circuito de consumo fictício, com uma corrente igual o que pretendemos usar na fonte ou até onde ela suporta.

Essa carga pode ajudá-lo a descobrir exatamente o limite da fonte, onde os problemas como o ripple começa a ocorrer, a tensão começa a diminuir e que fusível devemos usar.

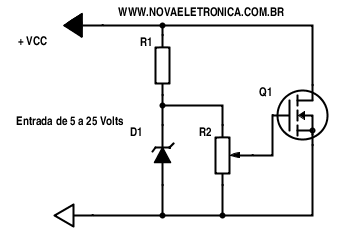

Resistor Eletrônico Carga Fantasma para Fontes

O circuito eletrônico desta carga é bem simples, ele basicamente converte a energia em calor utilizando um transistor Mosfet com um dissipador de calor. Esta carga pode ser usada em fontes de 5 a 25 Volts por 50 Watts.

O funcionamento do circuito também é simples, a tensão de entrada é estabilizada pelo diodo Zener e enviada ao potenciômetro.

O consumo de corrente é regulado através de R2 que é o potenciômetro, ele faz com que a resistência do Q1, o transistor Mosfet mude, ajustando a tensão no gate (gatilho) do transistor.

Lista de componentes da Carga para Fonte

R1 Resistor 1 KOhm;
R2 potenciômetro de 20 a 220 KOhm ;
D1 Diodo Zener de 4 a 9 Volts ;
Q1 Transistor Mosfet canal N de potência (qualquer) ;

O transistor mosfet vai ser muito sobrecarregado neste circuito, ele pode lidar com potências de até 100 Watts por segundos e até cerca de 50 Watts continuo, desde que o dissipador de calor seja suficiente.

O ideal é dimensionar o diodo Zener e o potenciômetro para os valores da tensão de entrada, no caso do diodo Zener, um diodo de 4 Volts é o ideal para tensões de até 10 volts, um diodo Zener de 9 Volts para tensões até 25 Volts, mas isso é o usuário que vai definir de acordo com as necessidades e usando vários outros valores de diodos Zener.

Parte do texto assim como a imagem, foi copiado do: Blog Nova Eletrônica. Caso seja necessário podemos retirar a postagem!
Mas como sempre digo... A NET do bem é isto. É poder contar com a ajuda de todos em prol de ajudar nossa profissão. Meus sinceros agradecimentos!
